Obudowy filtrów soczewkowych (dyskowych)

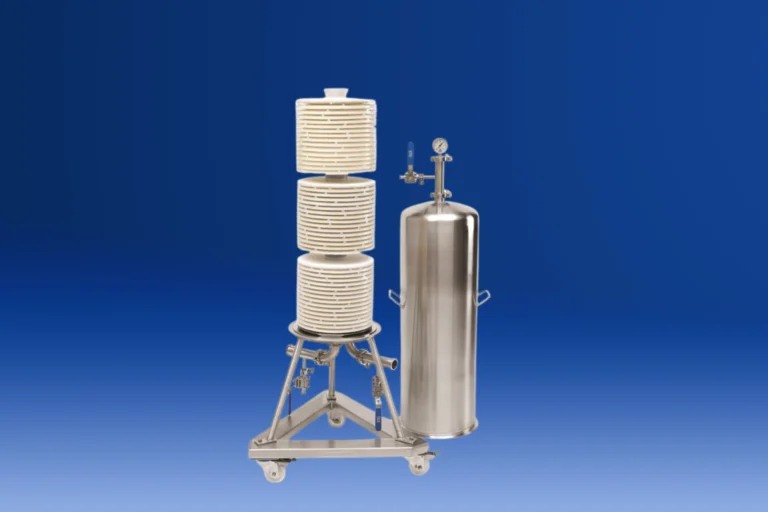

Filtry dyskowe sanitarne firmy ErtelAlsop są nowoczesnym rozwiązaniem przeznaczonym do filtracji cieczy w branżach, które wymagają wysokich standardów higieny i czystości, takich jak przemysł spożywczy, farmaceutyczny, kosmetyczny czy chemiczny. 12-calowa obudowa 12PYDO z podwójną uszczelką O-ring umożliwia zapewnienie integralności procesów farmaceutycznych i biotechnologicznych dzięki użyciu wysoce wypolerowanej obudowy z armaturą sanitarną, przyłączem wentylacyjnym, bez gwintów wewnętrznych. Model 12PYDO standardowo wykonany jest ze stali nierdzewnej 316L a konstrukcja umożliwia łatwe czyszczenie obudowy po zdemontowaniu elementów oraz szybką wymianę wkładów filtracyjnych. Obudowa jest szczelna co zapobiega wyciekom cieczy i umożliwia kontrolowanie ciśnienia wewnętrznego.
Zalety
- T-316L stal nierdzewna piaskowana lub elektro polerowana.
- 1.5” 3-zaciskowy wloty/wylot sanitarny z kolankiem 90 stopni.
- Wskaźnik ze stali nierdzewnej 0-60psi.
- Zamknięcie na zacisk w kształcie litery V.
- Górny odpowietrznik.
- Nieregulowane nóżki z podkładkami.
- Pompy, rury, wózek transportowy.
- Brak środkowego słupka.
- Mniejsza ilość komponentów zmniejsza problemy z kompatybilnością.
Zastosowanie
- Filtracja silikonów, powłok, olejów i smarów.
- Usuwanie zanieczyszczeń stałych i płynnych ze smaru turbiny oraz oleju izolującego transformator.
- Usuwanie cząstek stałych i lotnych z syropów, aromatów, wina, piwa i spirytusu.
- Klarowanie w przetwarzaniu plazmy, składniki API, podłożach hodowlanych, zbiorach hodowli komórkowych.
Dane techniczne
| Seria | Liczba Paków / liczba dysków w Paku | Materiał konstrukcji | Średnica wkładu | Materiał uszczelki | Wysokość | Szerokość bazy | Szerokość kopuły | Pojemność - pustej obudow | Pojemność z wkładami | Powierzchnia filtracyjna | Średni przepływ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12PYDO 1 | 1/16 | Stainless Steel 316 | 12" (30,48 cm) |
EPDM Buna-N Neoprene Viton Silicon Teflon Encapsulated |
38.6" (981 mm) | 19.1" (485 mm) | 12.75" (324 mm) | 1693 in³ (27.74 l) | 494 in³ (8.10 l) | 18.5 ft² (1.72 m²) | 1 gpm/ft² (3.79 l/m²) |
| 12PYDO 2 | 2/16 | Stainless Steel 316 | 12" (30,48 cm) |
EPDM Buna-N Neoprene Viton Silicon Teflon Encapsulated |
49.5" (1257 mm) | 19.1" (485 mm) | 12.75" (324 mm) | 3043 in³ (49.87 l) | 645 in³ (10.57 l) | 37 ft² (3.44 m²) | 1 gpm/ft² (3.79 l/m²) |
| 12PYDO 3 | 3/16 | Stainless Steel 316 | 12" (30,48 cm) |
EPDM Buna-N Neoprene Viton Silicon Teflon Encapsulated |
60.7" (1542 mm) | 19.1" (485 mm) | 12.75" (324 mm) | 4393 in³ (71.99 l) | 796 in³ (13.04 l) | 55.5 ft² (5.16 m²) | 1 gpm/ft² (3.79 l/m²) |
| 12PYDO 4 | 4/16 | Stainless Steel 316 | 12" (30,48 cm) |
EPDM Buna-N Neoprene Viton Silicon Teflon Encapsulated |
71.6" (1819 mm) | 19.1" (485 mm) | 12.75" (324 mm) | 5743 in³ (94.11 l) | 947 in³ (15.52 l) | 64 ft² (5.95 m²) | 1 gpm/ft² (3.79 l/m²) |
Pliki do pobrania
Obudowa filtrow dyskowych 12PYDO.pdf
